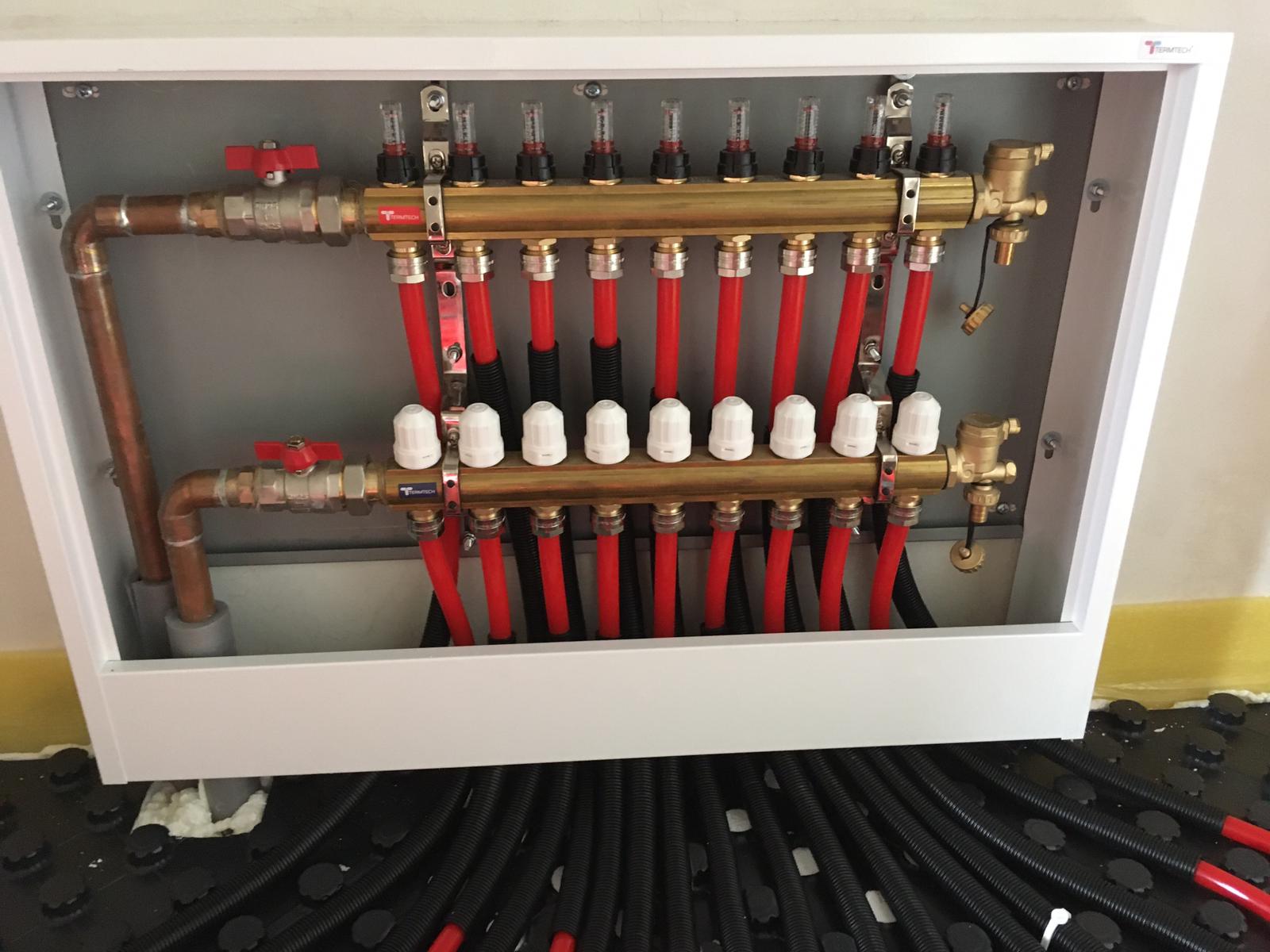

Každý, kdo někdy uváděl do provozu podlahové vytápění, zná ten moment. Systém je napuštěný, odvzdušněný, a teď přichází ta část, která zabere nejvíc času: vyvažování průtoků na jednotlivých okruzích. U klasických rozdělovačů to znamená opakované nastavování škrticích ventilů, kontrolu průtokoměrů a neustálé dolaďování, protože každá změna na jednom okruhu ovlivní všechny ostatní. U menších systémů to zabere hodinu, u větších klidně celý den.
Rozdělovače s automatickou regulací průtoku tento proces zásadně zjednodušují. Místo zdlouhavého ručního vyvažování nastavíte požadovaný průtok přímo na ventilu a systém se o zbytek postará sám. Jak přesně to funguje a co to znamená pro vaši práci?
Proč je hydronické vyvážení tak důležité
Podlahové vytápění funguje správně a efektivně pouze tehdy, když je celá soustava hydronicky vyvážená. Jednotlivé okruhy se od sebe liší délkou potrubí, roztečí smyček i tepelnou ztrátou místnosti, kterou zásobují. Tyto rozdíly vedou k odlišným tlakovým ztrátám, a pokud se s nimi nepracuje, výsledkem je nerovnoměrné vytápění.
Krátké okruhy dostávají víc vody, než potřebují, a místnosti se přetápějí.
Dlouhé okruhy nemají dostatečný průtok a zákazník si stěžuje, že mu v ložnici topí málo.
Přetápěné okruhy navíc zvyšují teplotu zpátečky, což snižuje účinnost kondenzačních kotlů i tepelných čerpadel. Důsledkem je vyšší spotřeba energie a nespokojený zákazník.
Jak to řeší klasický rozdělovač

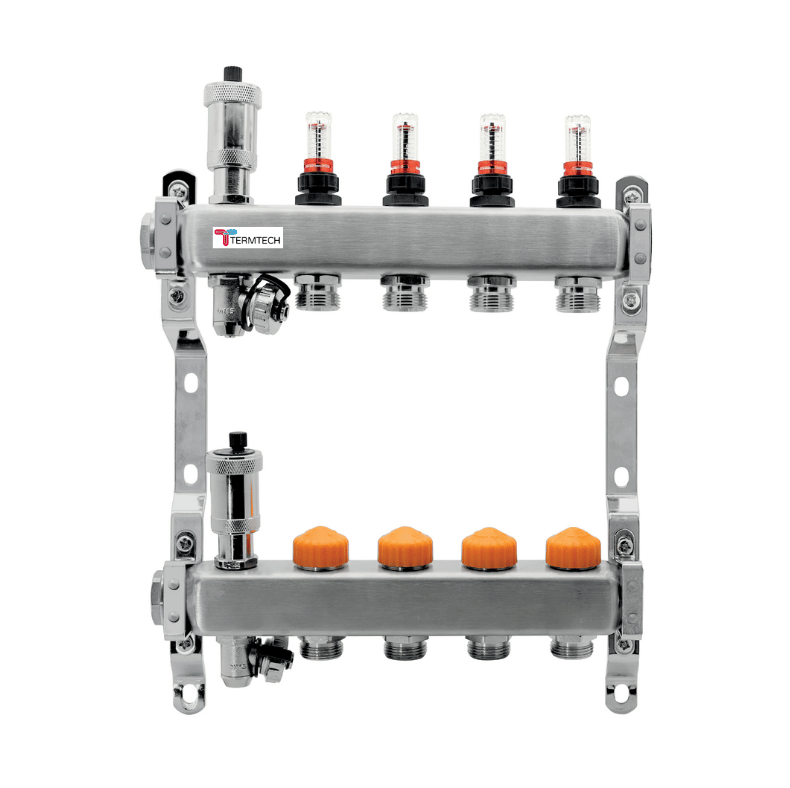

U konvenčních rozdělovačů se hydronické vyvážení provádí ručně pomocí škrticích ventilů a průtokoměrů. Postup je v zásadě jednoduchý, ale časově náročný: vypočítáte potřebný průtok pro každý okruh, otevřete všechny ventily, spustíte oběhové čerpadlo a začnete nastavovat požadované hodnoty. Jenže jakmile změníte průtok na jednom okruhu, změní se tlakové poměry v celém systému a ovlivní to průtoky na všech ostatních okruzích. Takže musíte celý proces opakovat, dokud se hodnoty neustálí.
U systému se čtyřmi nebo pěti okruhy to zvládnete relativně rychle. Ale u rozsáhlejších soustav s deseti a více okruhy se jedná o práci na několik hodin. A i po vyvážení se mohou objevit problémy, pokud zákazník jeden okruh zavře nebo otevře, protože se tím opět změní tlakové poměry v celém systému.
.png)
Jak funguje automatická regulace průtoku

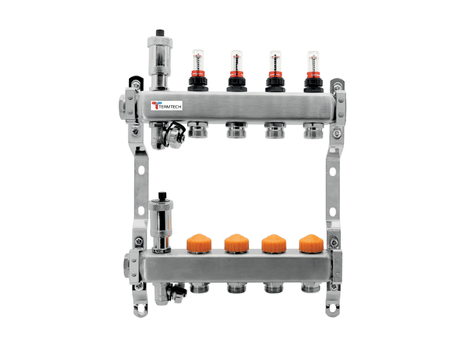

Rozdělovače s automatickou regulací průtoku řeší tento problém na úrovni samotného ventilu. Každý ventil obsahuje mechanismus, který udržuje nastavený průtok konstantní bez ohledu na to, jak se mění tlakové podmínky v systému. Průtok nastavíte přímo na ventilu v litrech za hodinu, v rozsahu od 30 do 300 l/h, a ventil se o zbytek postará sám.
Princip je poměrně jednoduchý: když se v systému změní diferenční tlak (například proto, že zákazník zavře okruh v jiné místnosti), ventil automaticky upraví svůj vnitřní odpor tak, aby průtok na daném okruhu zůstal stabilní. Nedochází tak k přetékání ani k nedostatečnému zásobení žádného z okruhů.
Kdy se vyplatí nejvíc?
Rozdělovače s automatickou regulací průtoku mají smysl prakticky u každé instalace. Jejich přínos ale roste s velikostí systému. U soustavy se dvěma nebo třemi okruhy je rozdíl oproti klasickému rozdělovači menší. Ale u systémů s šesti a více okruhy, kde ruční vyvažování zabere hodiny, je úspora času opravdu znatelná.
Zvlášť výhodné jsou při rekonstrukcích, kde často chybí projektová dokumentace a nejsou známé délky jednotlivých smyček ani rozteče potrubí. U konvenčního rozdělovače potřebujete tyto údaje pro výpočet tlakových ztrát. U rozdělovače s automatickou regulací vám stačí znát tepelné ztráty místností, které lze odhadnout podle typu a stáří budovy.
Co to znamená při instalaci
Z pohledu montáže je postup výrazně jednodušší:
Zjistíte tepelnou ztrátu místnosti a z ní odvodíte potřebný průtok pro daný okruh. Nepotřebujete složité výpočty tlakových ztrát ani měření diferenčního tlaku.
Nastavíte průtok přímo na ventilu v litrech za hodinu. Žádné opakované dolaďování, žádné vracení se k okruhům, které jste už nastavili.
Systém je vyvážený. Nastavení zůstává zachováno i v situacích, kdy zákazník některé okruhy zavře nebo otevře. Průtoky v ostatních místnostech se nezmění.
Právě ten poslední bod eliminuje jednu z nejčastějších příčin reklamací, kdy zákazník volá, že mu v některé místnosti topí málo, protože si sám zavřel okruh v jiné místnosti a rozhodil celý systém.
Provedení | Cena bez DPH |
|---|---|
2 okruhy | 2 837 Kč |
3 okruhy | 3 784 Kč |
4 okruhy | 4 729 Kč |
5 okruhů | 5 675 Kč |
6 okruhů | 6 622 Kč |
7 okruhů | 7 567 Kč |
8 okruhů | 8 514 Kč |
9 okruhů | 9 460 K |
10 okruhů | 10 405 Kč |
11 okruhů | 11 351 Kč |
12 okruhů | 12 298 Kč |
Na co nezapomenout při montáži
I rozdělovač s automatickou regulací vyžaduje správný postup při instalaci. Než systém uvedete do provozu, nezapomeňte na tyto kroky:
Napuštění a odvzdušnění každého okruhu, aby nedocházelo k nežádoucímu hluku a ztrátě účinnosti.
Propláchnutí potrubí pro odstranění nečistot a kalu, které by mohly narušit funkci ventilů.
Kontrola kompatibility spojů při výměně staršího rozdělovače. Výrobci obvykle dodávají svěrná šroubení pro různé typy potrubí, takže připojení nebývá problém.
Proplach se starým rozdělovačem (pokud měníte stávající). Ideální je propláchnout okruhy ještě před montáží nového rozdělovače, aby se nečistoty nedostaly do nových ventilů.
